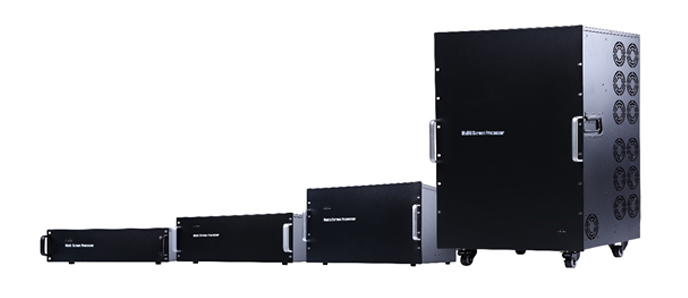

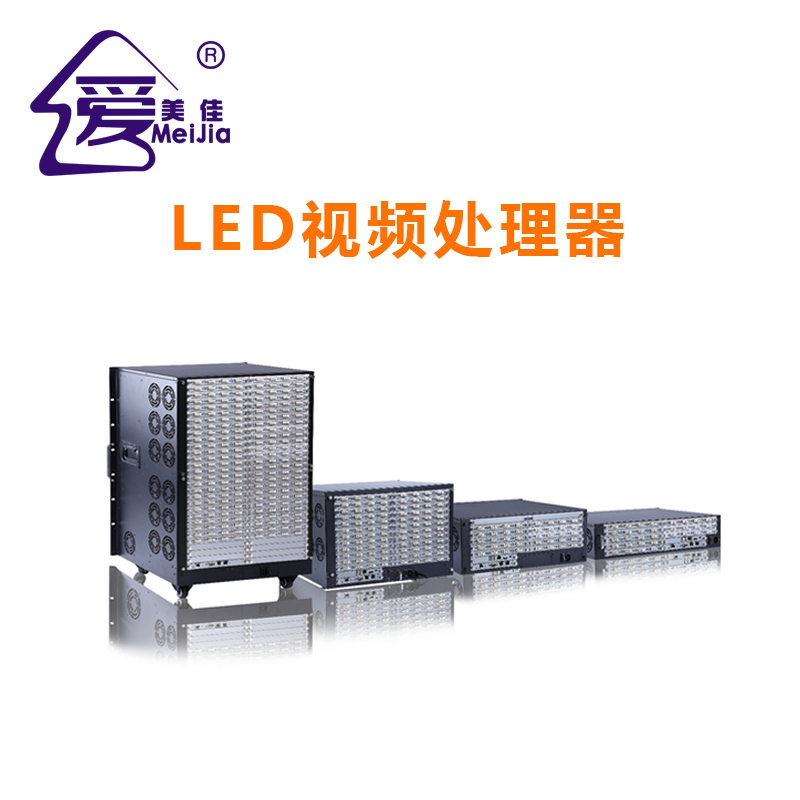

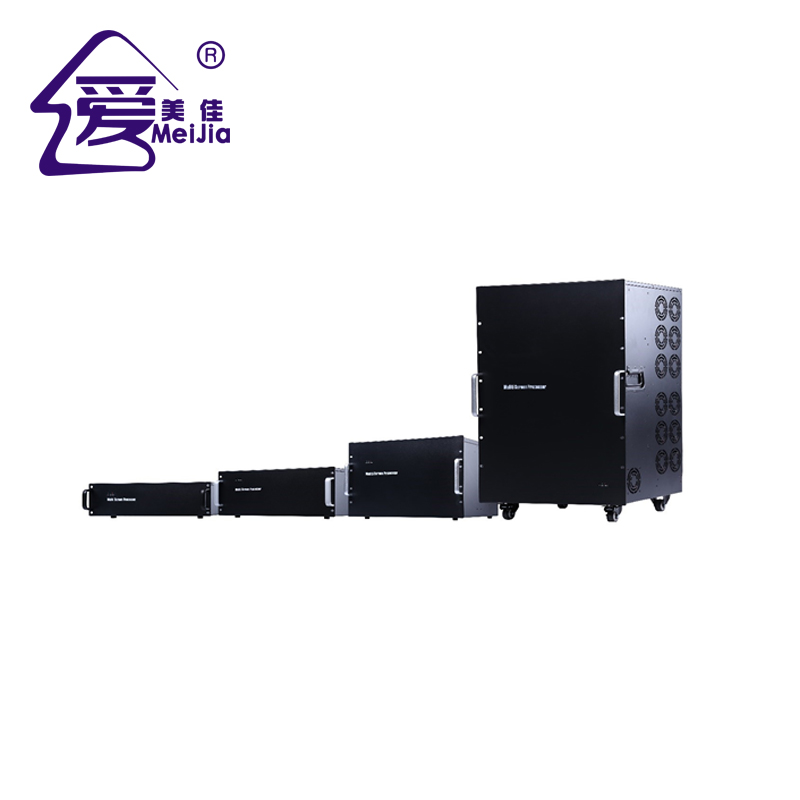

8400系列LED拼接处理器是一台纯硬件架构、无操作系统的高性能视频图像处理工作站,可广泛应用于安防监控、展览展示、军事指挥、教育科研、政府公告、商业显示等行业。

现阶段随着LED点距越来越小,LED显示屏已经不仅仅限于机场、火车站、港口、大型商业广场等户外领域的应用,而是更多的进入室内,包括指挥调度中心、安防监控中心、大型会议室等。因此在一整块无缝超大型显示屏上同时显示更多1080P高清甚至4k超清的数据信息显得非常重要,以提升各行业客户决策指挥的速度和质量。8400系列LED拼接处理器在此背景下应运而生。

8400系列LED拼接处理器采用FPGA+的系统架构,并且全模块化设计,为现场应用提供了高度的灵活性和可维护性。以FPGA 的视频处理技术为基础,打造FPGA+架构的灵活应用。基于智能控制技术、运算编解码技术以及Android灵活的显示交互技术,构建起一个模块化、嵌入式、智能可扩展的显示管理平台,可实现画面的任意开窗、漫游、叠加、缩放、旋转等多种显示效果。

8400系列多屏幕拼接处理器旗下包含84048408两种功能型号,每种型号均可配置多种不同的可选规模。











系统架构

  1. FPGA+架构

以高稳定高带宽FPGA纯硬件架构为基础,采用功能化模块化的硬件设计,实现无限扩展的FPGA+架构。

  1. 模块化插卡式设计

输入板、输出板、切换板、风扇、防尘网等主要模块均为插卡式设计,为日常使用及维护带来极大的方便。

  1. 扩展槽支持输入输出板卡任意混插
  1. 支持高达4组显示墙的分组管理,支持多组不同分辨率及拼接模式的显示布局;各组屏之间信号共享,方               便用户管理。
  2. 输出映射

工程现场施工更具灵活性,实现设备与显示单元之间的连接线材无需一一对应,可在软件中随时随意调整。



音视频处理

  1. 支持不同大小LED模组的拼接显示,满足不同应用现场的非常规拼接及显示需求。
  2. 支持输入信号任意开窗、漫游,支持图层叠加,最多支持单屏八图层的任意布局。
  3. 60Hz帧同步处理技术,完美解决高速运动画面不同显示单元之间的错位及撕裂现象。
  4. 智能缩放技术,图像缩放采用智能多相位滤波算法,根据图像特点自动选择最优的滤波系数,图像接近失量级                缩放效果,保证更多细节,边缘无锯齿以及很好的锐度。
  1. 支持多路超高分辨率底图
  2. 支持多路矢量虚拟LED,同时支持动态和静态两种显示方式,可任意编辑显示内容、字体、颜色、速度等参数。
  3. 支持AI级图像一键处理引擎,采用人工智能级图像处理技术,能实现一键补光、一键去雾等图像智能处理。
  4. 支持无缝切换,处理器内部集成高清信号处理机制,保证信号切换时无延时、无蓝屏、无黑屏等中间过渡状态。
  5. 支持智能去黑边(输入图像任意裁剪),边缘屏蔽区域放大等画面实时处理功能。
  6. 支持输入信号的字符叠加,可以通过控制软件更改字体类型、大小、背景色、前景色、显示位置等参数。
  7. 支持输入信号自动探测,实时探测每一个输入端口是否有信号接入,输入板卡及客户端软件均有状态指示。
  8. 支持矩阵切换,处理器内部集成矩阵功能,支持单个信号源开多个窗口同时显示。
  9. 内嵌音频矩阵功能,单板最大支持8路音频输入或者输出
  10. 支持音视频混合输入及音频分离功能,支持随路音频输出



网络及多媒体处理技术

  1. IP流实时解码,支持H.265

支持ONVIFRTSP等网络流媒体协议,可兼容市面主流品牌网络摄像机(IPC)、NVR、视频流媒体服务器等;  单个网口最大支持64D132720P161080P44K解码。

  1. 支持内置信息发布上屏

视频、图片、数字标题、滚动横幅发布,电子时钟、实时气象等控件显示,图文信息自主编辑,满足各种显示         设备的信息发布上屏。

  1. 自带播放系统,支持各类媒体格式

支持几乎所有的视频(rmvbavimpegdatmovmkvwmv等),音频(mp3wmawav等),图片(jpg gifpng等);支持流媒体电视,摄像采集等,支持PDFoffice文档、动态网页、天气、时间、滚动字幕等。

  1. 支持手机、平板电脑、笔记本电脑屏幕镜像推送功能
  2. 支持网络抓屏功能,将局域网内所有PC电脑桌面通过网络显示至大屏
  3. 支持输入信号的实时网络预监功能,避免重要场合切换信号出现误操作
  4. 支持输入信号的实时硬件预监功能,硬件预监接口最大支持3840x2160@60HZ分辨率输出
  5. 支持整个大屏信号的可视化回显功能,实时掌控大屏显示状态



其他特色增值功能

  1. 支持冗余电源,一个正常使用电源,一个备份电源。正常电源出现故障时,自动切换至备用电源。
  2. 支持BS控制/支持跨平台控制

无需安装任何客户端软件,支持网页登录控制;支持windowsIOSMAC OSAndroidLinux等各类操作系统 跨平台控制及可视化管理。

  1. 机箱风扇转速根据设备温度自适应
  2. 支持预操作模式,开启该功能后,所有窗口的操作将不会立马生效,需点击确认后,再一次性将所有操作生效。

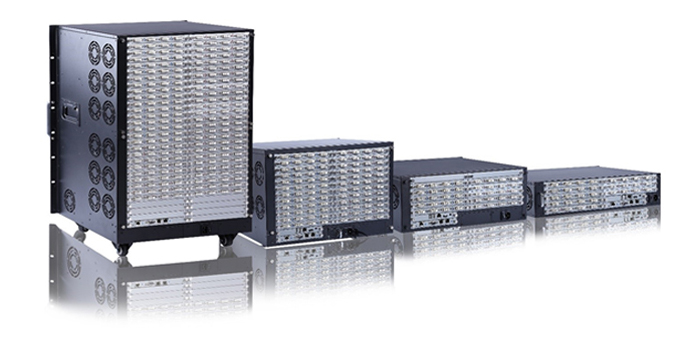

类别



8404系列

8408系列

机箱参数

机箱规模

1.5U  2.5U  4U  7U

1.5U  2.5U  4U  7U

图层数量

单屏最大四图层

单屏最大八图层

电源

AC100~240V50/60Hz

工作温度

0-50

工作湿度

10%-90%无冷凝

通信控制&

功能扩展

主控板

网络控制:110/100M网口  串口控制:1DB9接口(RS232)、1RJ45接口(RS485

中控控制:1RJ45接口(同时支持RS232RS485环出)

WEB控制板

110/100M网口,2USB2.0接口,1HDMI输出接口

底图字幕板

支持超高分辨率静态图像叠加显示。开启底图时,默认占用最底层窗口通道。底图显示支持3种模式:所有屏幕单屏显示、所有屏幕拼接显示、部分连续区域拼接显示。

超高清点对点矢量字幕,支持动态字幕和静态字幕,可以任意编辑显示内容、字体、颜色等参数;

常规
输出端口

HDMI输出

HDMI Type A接口(母头),支持HDMI1.3 和数字信号保护协议 HDCP,最大支持分辨率1920*1080@60Hz。

DVI-D输出

DVI-I接口(母头),最大支持分辨率1920*1080@60Hz;

DVI-I输出

DVI-I接口(母头),最大支持分辨率1920*1080@60Hz,可通过转接头输出VGA信号;

常规
输入端口

HDMI输入

HDMI1.3数字接口,支持HDCP,最大支持分辨率1920*1080@60Hz;

DVI输入

DVI-D数字接口,最大支持分辨率1920*1080@60Hz;

VGA输入

DB-15M模拟接口,最大支持分辨率1920*1080@60Hz;

其他
输入端口

CVBS输入

支持PAL/NTSC制式,支持亮度、对比度、灰度、饱和度调节;

YPbPr输入

DB-15M模拟接口,最大支持分辨率1920*1080@60Hz;

SDI输入

BNC接口(母头),分辨率支持720i,720P,1080i,1080p

4K输入

单卡支持两路HDMI1.4数字接口(2切1使用),最大支持分辨率3840x2160@30Hz;

IP输入-Std

单网口支持4路1080P/9路720P/16路D1视频解码,支持H.264视频压缩格式;
每个IP Std支持1个IP通道,每个IP通道支持1/4/9/16画面分割。

IP输入-Plus

单网口支持4路4K/16路1080P/32路720P/64路D1视频解码,支持H.264及H.265视频压缩格式;每个IP Plus板支持4个IP通道,每个IP通道支持1/4/9/16画面分割。

信发高清输入-Std

支持1路安卓系统子板输入(每路最大输出分辨率1080P),配置:CPU:Cortex-A7八核;内存:1GB DDR3;存储:16GB eMMC;支持CS、BS架构信息发布系统;支持数字标题、滚动横幅发布,支持电子时钟、实时气象等控件显示,支持图文信息自主编辑,满足各种显示设备的信息发布上屏;

手机、平板无线推屏输入

配置:CPU:Cortex-A17四核1.8GHz;内存:2GB DDR3;存储:16GB eMMC;1个RJ45百兆网口;ios系统可以直接使用自带的airplay镜像功能,Windows及Android系统需要安装专业的投屏软件。可以将同一局域网内的手机、平板、电脑直接镜像至显示屏。

信发超清输入-Plus

支持1路安卓系统子板输入(每路最大输出分辨率3840x2160),配置:CPU:Cortex-A17四核1.8GHz;内存:2GB DDR3;存储:16GB eMMC;支持CS、BS架构信息发布系统;支持数字标题、滚动横幅发布,支持电子时钟、实时气象等控件显示,支持图文信息自主编辑,满足各种显示设备的信息发布上屏;







4U拓扑图-2017-4-27

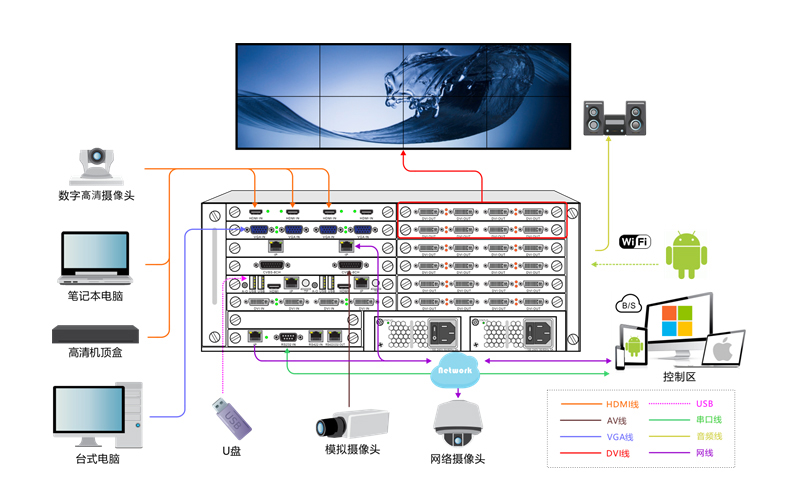

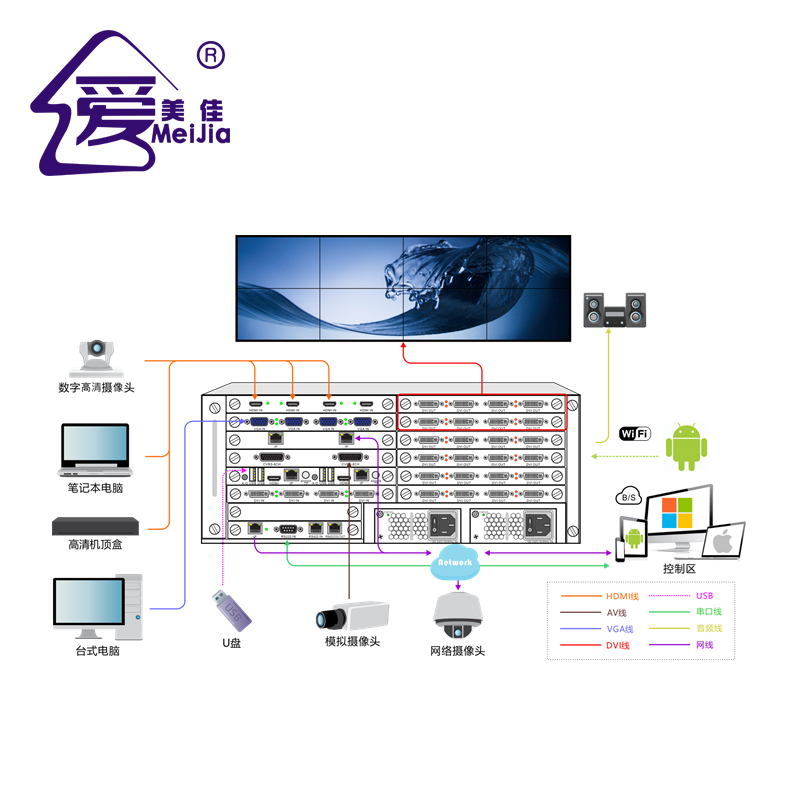

6.1 8400系列系统拓扑图
